暑かった夏も終わりこれから涼しくなるという今の時期になんですが、ノートPCをできるだけいたわってあげようと思い、ノートPCの下に置く冷却台もどきを作ってみました。

ベータ版ではなくベータ板＾＾;

いままでノートPCの熱対策はどうしていたかというと、ちょっとでも熱が逃げるようにカセットテープ（死語？）のケースやCDケースをPCの後ろ側にかませて (後ろ側の下に置いて) PCの筐体をテーブルや机から浮かした状態で使っていました。

ずいぶん前に買った Mac の PBG4Ti などはかなり発熱量が多く、夏の時期は目玉焼きができてしまうぐらいキーボード周りが熱くなり (ウソ・笑)、ファン全開モードになってしまうのでアイスノンを下に敷いて使っています (これはホント)

まぁ、そんな状態でも特に問題はなかったのですが、新しいノートPCが手元に来たこともあり、ここはいっちょ自分で作ってみるかという運びになったのであります。

といったように、お金をかけないわりに欲ばりなものとなりました(笑)

材料

材料はどれもホームセンターなどで手に入るものです。

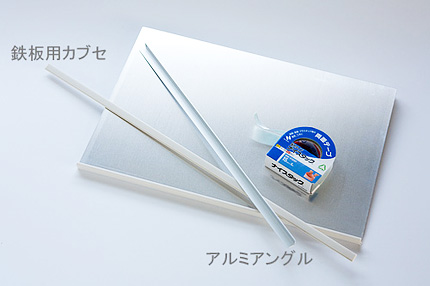

材料はホームセンター等でカンタンに手に入ります

製作手順

アルミアングルとカブセは長いまま売っているのでアルミ板の幅 (長辺) に合わせてカットします。前と後ろで1本ずつ使用しますので計2本同じ長さのものが必要です。

カブセは樹脂でできているのでカッターで簡単にカットできますが、アルミアングルはお店でカットしてもらうか、もしくは自分でカットする必要があります。

なお自分でカットする場合、金ノコと切断面を面取りする金属ヤスリが必要です。

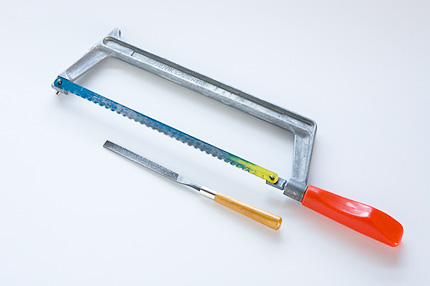

金ノコ & 金属ヤスリ、これがあればiPad用スタイラスも作れますよｗ

アルミアングルが薄くて細いものでしたら金ノコは刃だけ用意すればカットできます。

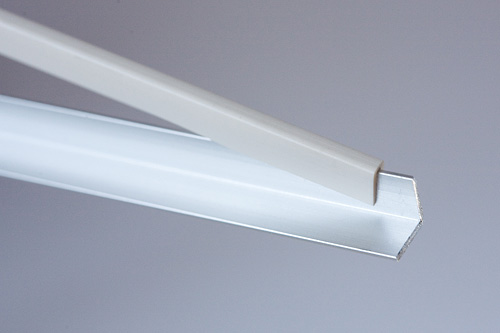

次にアルミアングルの片側にカブセをかぶせます。

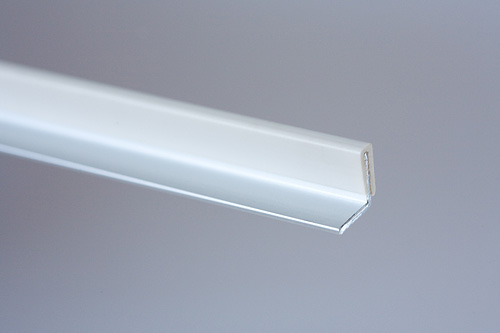

カブセはジャストフィットするものを購入しましょう。サイズが合っていると気持ちいいぐらいピッタリはまります。
この作業は2本ともまったく同じです。

カブセをかぶせ終えたら、次はアルミ板にアングルを貼り付けるために両面テープを貼ります。

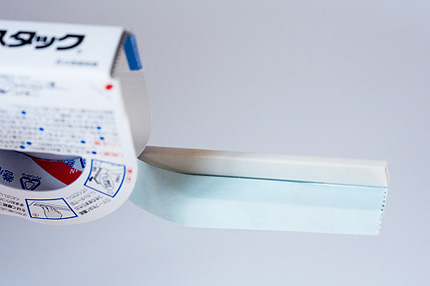

両面テープの接着力はあなどれないのだ

「両面テープでホントに外れないの？」と思われるでしょうが、平面性の高い金属素材は両面テープでピッタリ貼り合わせるとビックリするぐらいの強度が生まれます。

したがって、貼りなおしはかなり困難です。アングルをアルミ板に貼り付けるときに斜めに取り付けてしまわないよう十分注意してください。強引に外そうとするとアルミ板が曲がってしまい、その曲がったアルミ板を使うと安定性が損なわれます。
アルミ板を買うときにも曲がっていないか必ずチェック !!

横にはみ出した両面テープはカッターで切ります。
今回はお金をかけないという方向性なので、横にはみ出した分 (およそ1/2の幅) をきれいにカットしてもう1本のアングルに貼りました。セコさ爆発～ぅ！

ここで注意しなければいけないことは、

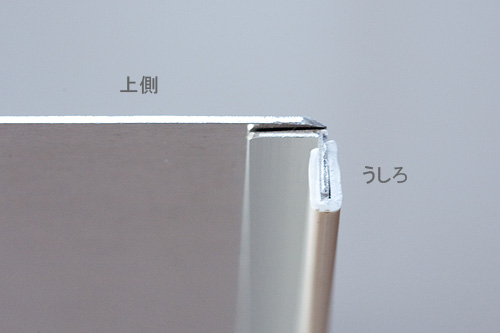

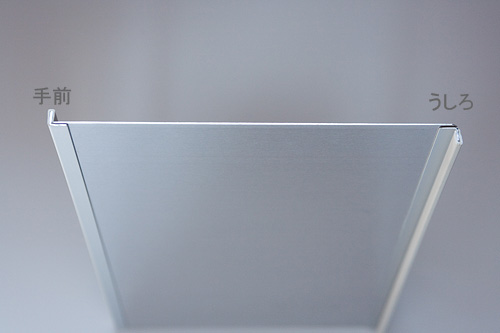

前側にとりつけるアングルと後ろ側とでは両面テープを貼る面が異なっています。

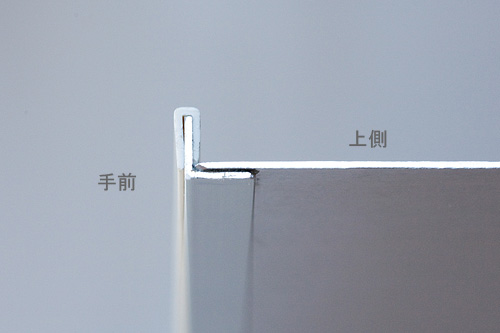

特に前側は貼り付ける面 (取り付け方) を間違えるとアルミ板のエッヂが露出し、PC台を引きずったときにテーブルや机の上を傷つけます。下記の写真参照。

上の写真はまだ行っていませんが、出っ張ったところや手が引っかかりそうなところがある場合は必ず面取りしましょう。

上記の注意点がすべて OK ということであれば、アルミ板とアングルの接着作業を粛々と行いましょう。
。。。あらっ、あっという間に作業終了。

ここまで、私は自分でアングルをカットして面取りなども行ったので完成までにかかった時間は30分ほど、あらかじめアルミアングルがカットされていれば10分もあれば完成する自己満足に浸れる逸品(苦笑)

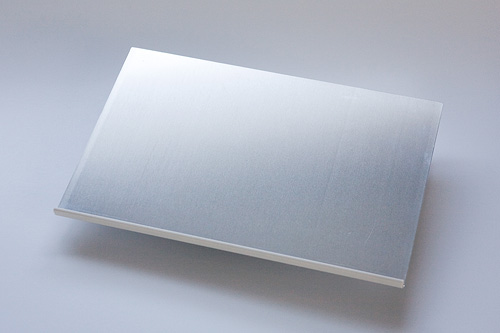

ほれほれ、めでたく＼(＾＾) 完成 (＾＾)／

製作後記

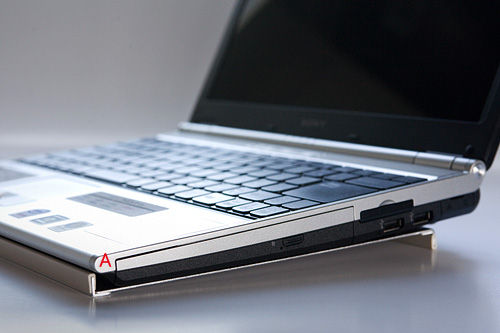

PCを載せると左のような状態になります。
手前に取り付けるアルミアングルは A 周辺の形状に合わせて後ろ側とは違ったものを使ったほうが使い勝手がよかったかもしれません。
が、そうすると2種類のアングルを購入しないといけないことになってしまい作業前の「お金を掛けない」という方向性とずれてしまうのであえて共用しました(笑)

アップグレードできそうな点をいくつかあげると

• テーブルや机を絶対に傷つけたくない場合は手前のアングルの角にゴムもしくはフェルトのようなものを取り付ける
• PCがずれないようにアルミ板になにかしらの方策を講じる
• 冷却効率を上げるためにファンを取り付ける
• ファンは高いのでアルミ板裏面にデパ地下の食品売り場などで買い物したときにもらえる保冷剤を入れられるポケットをつくる(笑)
• アルミ板をパンチングされているものにする (全面に穴があいているアルミ板にする)

などなどでしょうか。

ちなみにカセットテープのケースから脱却できただけで私は十分満足しています(＾＾;)

。。。今日は久々に長い投稿だったなぁ。
